SCS5120JGKDFH6型高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

★总长

mm

9700

★总宽

mm

2400

★总高

mm

3850

质量参数

乘坐人数（含驾驶员）

人

3

总质量

kg

12450

主要性能参数

工作平台额定载荷★

kg

220

最大作业高度★

m

36

最大作★业高度时作业幅度

m

6.16

最大作业幅度

m

15.6

最大作业幅度时作业高★度

m

5.6

支腿跨距★

横向

mm

5370,5385

纵向

mm

4975.5195

臂架变幅时间

s

150

臂架回转速度

s/r

85

支腿收放时间

s

40

行驶参数

★前悬

mm

1400

★后悬

mm

2150

★后伸

mm

650

★轴距

mm

4700

最高行驶速度

Km/h

98

最小离地间隙

mm

249

接近角

.

20

离去角

.

13

部件名称

简要说明

底盘

东风天锦

发动机

东风康明斯发动机D6.7NS6B230，功率169KW，国六排放

驾驶室

单排座，可乘坐3人，驾驶室装备空调，行驶记录系统

围板及走台板

不锈钢围栏及防滑走台板

取力系统

气动操作

工作平台

1500x700x1150

臂架形式

★六节八边型工作臂，四节同步伸缩

臂起落形式

★双变幅油缸，臂起落、回转更平稳。

回转装置

360度连续回转

支腿

★前V后H型，两节伸缩支腿，单独可调

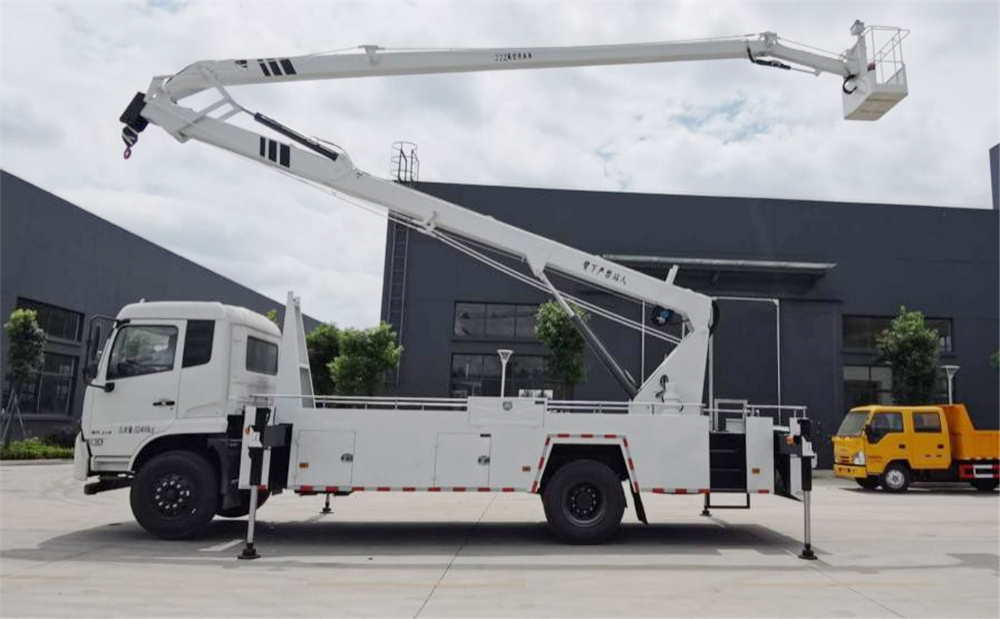

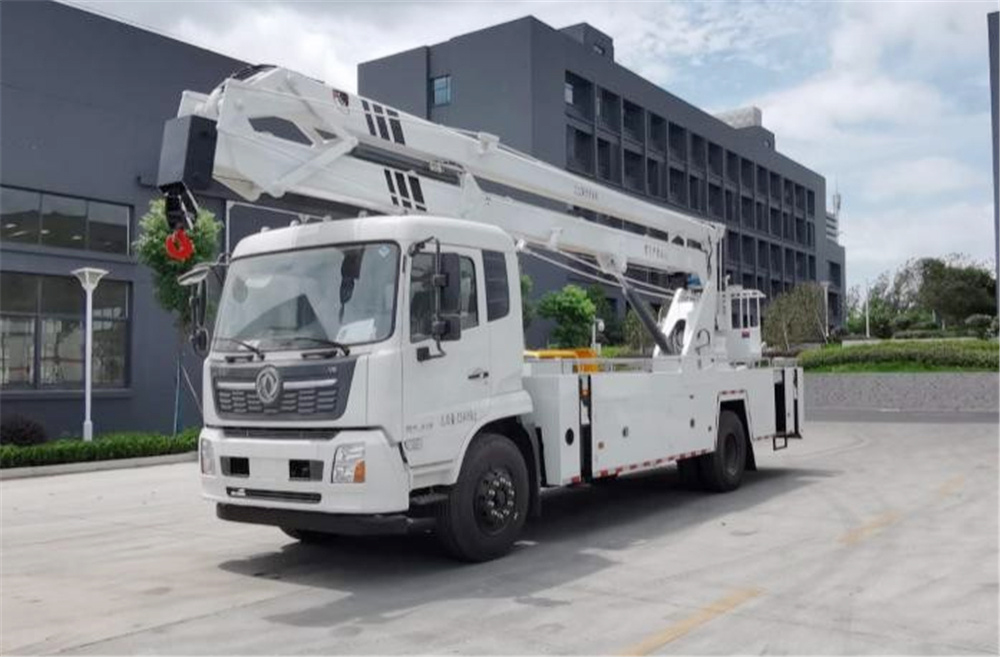

程力汽车集团高空作业车介绍及性能特点：

东风D9型20米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，电液控制，可360度回转，四液压支腿，工作斗内可控制发动机启停，大臂带卷扬吊钩系统，吊钩吊重≤900kg，载人工作斗承重200公斤，钢制工具箱和花纹防滑走台板，不锈钢围栏。

底盘液压支腿平衡系统标配双向液压锁、工作臂油缸标配双向平衡阀，工作臂平衡结构为外置平衡拉杆。

程力高空作业车液压油缸、液压油管、液压锁、平衡阀、齿轮油泵、取力器、多路阀等主要部件均采用国内知名品牌，车辆液压系统换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。

程力汽车集团高空作业车产品特点：

工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。

车辆后支腿带有警示示廓灯，提高车辆作业时警示安全性。

上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。

工作斗内装有夜间作业灯，让夜间作业更安全。

支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。

支腿采用前、后H型结构，受力面更大、稳定性更高。

液压系统均配有液压锁止系统，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。
